Pack 8 Actuadores SMS-I40 (1.200 Kg)

Referencia SMS-I40-150-8
+Info

Conjunto de 8 actuadores eléctricos SMS-I40x 80 mm con controlador y mando up/down con display y 4 memorias.

El sistema tiene una capacidad de carga total de 1.200 Kg.

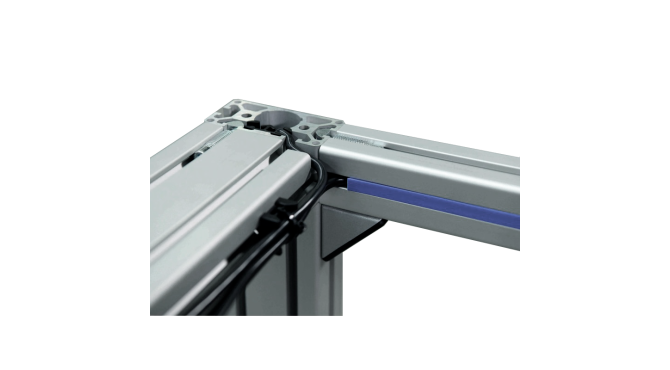

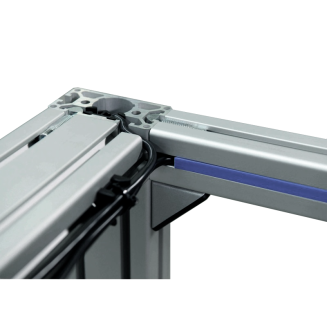

Cada cilindro incorpora un motor de 24V DC en linea integrado dentro de un perfil normalizado de aluminio estructural para una fácil integración. La velocidad de regulación a carga completa (150 Kg./actuador) la velocidad de regulación es de aprox. 8 mm/s.  Opcionalmente se puede incrementar la velocidad a aprox. 16 mm/s. pero en consecuencia la capacidad de carga de cada actuador se ve reducida a la mitad: 75 Kg.

Recorrido
¿Tienes alguna duda sobre el producto?
Plazo de entrega 3-4 semanas
2.235,18 €
2.704,57 € Impuestos incl.

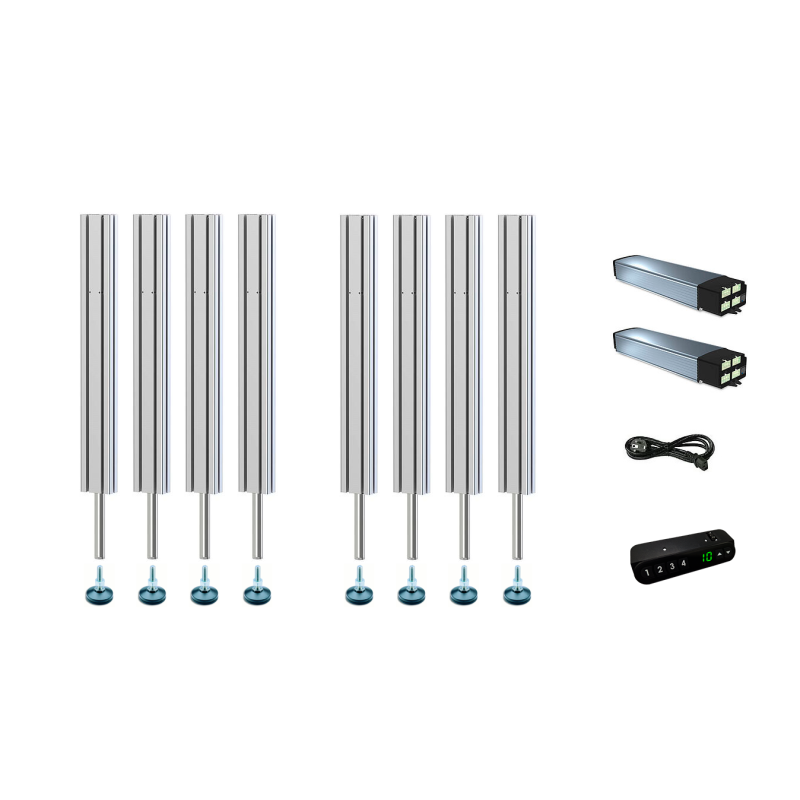

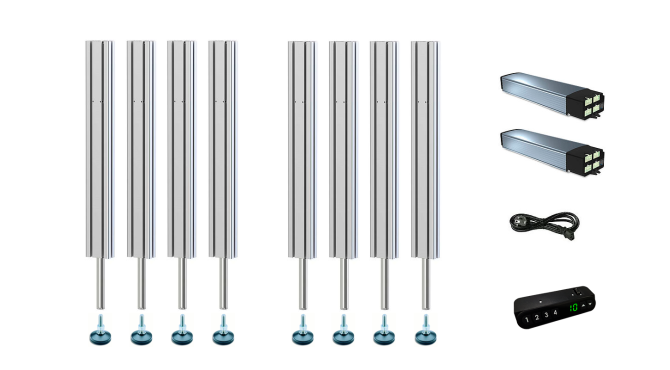

Este pack incluye:

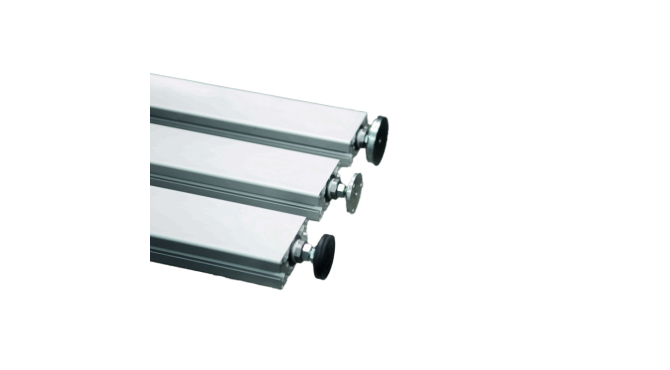

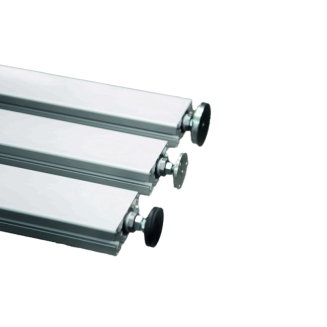

  • 8 cillindros con sus patines niveladores.
  • 2 cajas de control.
  • Cable de alimentación de 230V para cada caja de control.
  • Un conmutador simple up/down con 4 memorias
  • Plantilla para taladros, manual de instalación e instrucciones de uso.

x8

x2

x1

x1

x8

Pautas de diseño

Doble efecto

Los sistemas de elevación MOVOTEC SMS ® están compuestos por actuadores eléctricos basados en un husillo y un motor DC en linea. Estos actuadores están diseñados para soportar una carga a compresión y a tracción (empujar y tirar). No obstante, salvo que se indique explícitamente, los datos de carga facilitados son a compresión. La carga máxima a tracción es siempre la mitad del valor a compresión.

Ciclo de trabajo actuadores electromecánicos

Ciclo de trabajo

Los sistemas de elevación MOVOTEC SMS ® están diseñados para un ciclo de trabajo del 10%. Es decir, por cada minuto de trabajo, el sistema debe permanecer en reposo durante 9 minutos. Los sistemas de elevación MOVOTEC SMS ® no están diseñados para trabajar de forma ininterrumpida.

Distribución carga de actuadores electromecánicos

Distribución de carga / Carga desigual

Los sistemas de elevación MOVOTEC ® están diseñados para operar incluso en casos de cargas no distribuida uniformemente. La carga máxima no debe superar la carga elevable indicada para cada sistema. La carga máxima por cilindro no debe superar los 150 Kg.

Ensayos durabilidad de actuadores electromecánicos

Ensayos durabilidad / Vida útil

Los sistemas de elevación MOVOTEC ® están testados para asegurar un funcionamiento impecable como mínimo durante 5.000 ciclos completos arriba/abajo con la carga máxima especificada para cada sistema.

Caution

Entorno

MOVOTEC SMS® no es apto para uso en exterior. No exponga el sistema a entornos húmedos o mojados y evite ambientes con agentes químicos o corrosivos. Asegúrese que el sistema MOVOTEC SMS® no está sometido a ninguna vibración o impacto. No coloque la caja de control próxima a campos electromagnéticos fuertes y asegure su correcta ventilación para evitar sobrecalentamientos.

curva tubos de actuadores electromecánicos

Longitud de los cables

Los sistemas de elevación MOVOTEC SMS ® se suministran con una longitud de cable de 2,5m. por cada actuador.

Temperatura de trabajo de actuadores electromecánicos

Temperatura de trabajo

El rango óptimo de temperatura de los sistemas de elevación MOVOTEC SMS ® es de +5ºCº a +40ºCº.

How to.jpg

Instrucciones de montaje y manual de funcionamiento

Información detallada referente al montaje y las instrucciones de funcionamiento están disponibleson-line.

Opciones de actuadores electromecánicos

Opciones

Existe una gran variedad de abrazaderas e interruptores para facilitar la instalación y funcionamiento de los sistemas de elevación MOVOTEC SMS ®.

How to.jpg

Marca de producto única

Los sistemas estándar de manivela Movotec vienen con una etiqueta adhesiva Suspa circular abovedada. Los clientes de MOVOTEC ® son bienvenidos a pedir sistemas personalizados sin la etiqueta o a quitar la etiqueta y proporcionar su propia etiqueta única. Consulte nuestro sitio web para obtener información sobre las especificaciones de un etiqueta.

Tipo de sistema Electromecánico de doble efecto
Manual / Eléctrico Eléctrico

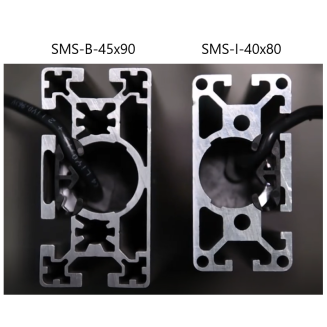

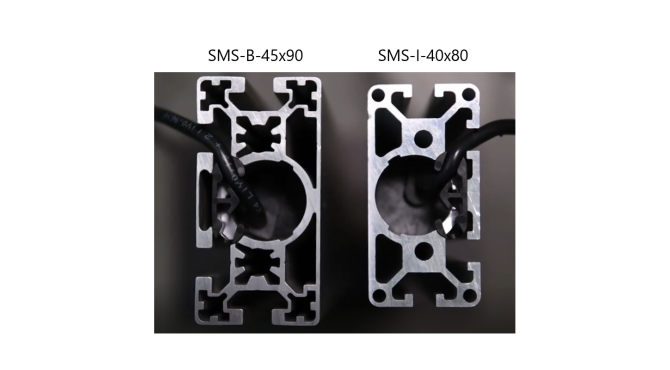

SMS Integrado en perfil -I- 40x80
