¿Cómo instalar correctamente una guía telescópica?

Las guías telescópicas son componentes esenciales en una amplia gama de aplicaciones, desde cajones de muebles hasta sistemas de extensión en maquinaria industrial, o bien cualquier otra idea en camperización.

Si estás interesado en montar guías telescópicas por tu cuenta, te ayudamos paso a paso en el proceso de instalación para evitar caer en alguno de los errores más comunes. ¡Ahorra tiempo y consigue una instalación perfecta con nuestros consejos de guías telescópicas!

Paso 1: Medición y planificación

Antes de comenzar el montaje de las guías telescópicas, debes medir y planificar adecuadamente su ubicación. Decide dónde deseas instalar las guías y asegúrate de que sean lo suficientemente largas para adaptarse a tus necesidades. Utiliza una cinta métrica y un lápiz para marcar los puntos de montaje en el mueble o la estructura donde se instalarán las guías.

Al instalar una guía, debe tenerse en cuenta la dimensión total nominal de la guía en relación con el lateral del cajón/gabinete. La medida total es el grosor de la guía más 0,5 mm ± 0,25. El grosor de la guía se mide en la jaula de bolas en posición cerrada. Es importante también asegurarse de dejar al menos 5 mm de espacio libre detrás del cajón.

Recuerda elegir de forma correcta tus guías telescópicas ya que hay de todos los tamaños y cargas. Las guías deben ser las idóneas dependiendo de su aplicación ¡No lo olvides!

Paso 2: Fijación de las guías

Coloca una de las guías en su posición deseada y alinea los agujeros de montaje con las marcas que hiciste en el paso anterior. Utiliza tornillos y un destornillador o taladro para fijar la guía en su lugar. Asegúrate de que los tornillos estén apretados correctamente, pero evita apretarlos en exceso para no dañar la guía o la superficie en la que se instala.

Las guías para cajones pueden montarse utilizando una amplia variedad de fijaciones, como orificios para tornillos, lengüetas para colgar, pernos a presión, etc. Al seleccionar los tornillos,  asegúrate de que la cabeza del tornillo no sobresalga, para que no haya contacto entre las partes móviles de la guía y la cabeza del tornillo. Esto podría interrumpir el deslizamiento de la guía y traerte muchos dolores de cabeza.

Uno de los problemas más frecuentes, al no poder desmontarse las guías telescópicas, es poder atornillar el riel de la guía a la superficie dónde se desea instalar. Se puede dar el caso que el deslizador oculte los agujeros de la guía.

Si nos encontramos con está dificultad, lo único que deberemos hacer es extraer la guía hasta hacer coincidir los orificios de esta con los de la parte fija y ya podremos atornillar. Como vemos en la siguiente imagen, deberíamos extender la guía de tal forma que a través del agujero 2 por ejemplo, pudiéramos acceder al agujero 1.

Paso 3: Nivelación de las guías

Es esencial que las guías estén niveladas para un funcionamiento suave y sin problemas. Utiliza un nivel de burbuja para verificar la nivelación de las guías en todas las direcciones. Si es necesario, ajusta la posición de las guías y aprieta los tornillos nuevamente para asegurar una instalación nivelada.

Paso 4: Instalación de la guía opuesta

Una vez que hayas fijado una guía, repite el proceso en el otro extremo del mueble o la estructura para instalar la guía opuesta. Asegúrate de alinear ambas guías correctamente para lograr un movimiento uniforme.

Al colocar las guías, es importante que estén alineadas con precisión, dentro de las tolerancias especificadas. Cuanto mayor sea la precisión de la alineación de los  carriles, menor será la posibilidad de que las guías trabajen unas contra otras.

Otro aspecto importante a considerar, es la colocación de las guías. Se recomienda siempre colocarlas en el centro del cajón y perfectamente alineadas.

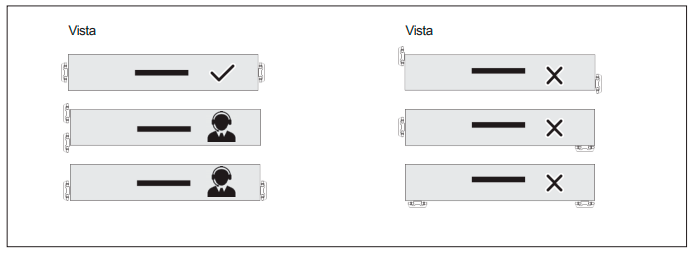

En la siguiente imagen se muestran instalaciones que jamás se deben utilizar y dos posibilidades que se deberían consultar para estudiar el caso en concreto.

Si para tu proyecto consideras mejor opción instalar las guías en la parte inferior del cajón o ambas en un mismo lateral no dudes en contactarnos para comprobar si es viable. En Suspain Técnica disponemos de una amplia variedad de guías telescópicas para que se ajusten a tus proyectos.

Paso 5: Comprobación del funcionamiento

Después de instalar ambas guías, verifica el funcionamiento deslizando el componente que deseas mover a lo largo de las guías. Asegúrate de que se deslice suavemente y sin obstáculos. Si encuentras algún problema, verifica la alineación y nivelación de las guías y ajusta según sea necesario.

¡Ojo! La posición de montaje del tirador afecta al rendimiento de las guías. Se recomienda fijar el tirador en el centro del cajón.

Paso 6: Consideraciones adicionales

Si estás montando guías telescópicas en una superficie que no es lo suficientemente resistente, como madera contrachapada delgada, es posible que debas utilizar tacos o anclajes adicionales para fortalecer la instalación. Las guías telescópicas de Thomas Regout funcionan mejor cuando se montan en una construcción muy rígida (mueble, dispositivo o instalación). No deben utilizarse para cajones como parte estructural de una construcción.

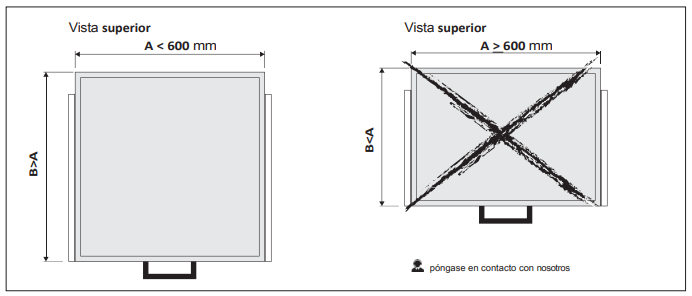

Por otra parte, nuestras guías están probadas para una anchura máxima de 600 mm. Si tienes un cajón de anchura superior a 600 mm contáctanos para estudiar las posibilidades que podemos ofrecer. ¡Te ayudamos a hacer tus proyectos realidad con nuestras guías telescópicas!
