Carga estática vs. dinámica en guías telescópicas
La capacidad de carga de una guía telescópica no depende solo del peso soportado. Descubre cómo la carga estática, la dinámica y los ensayos determinan su rendimiento.
Cuando consultamos la ficha técnica de una guía telescópica, es habitual fijarnos únicamente en un dato: la capacidad de carga. Encontramos valores como 80 kg, 150 kg, 300 kg o incluso más de 2.000 kg y tendemos a pensar que esa es la carga máxima que la guía puede soportar en cualquier situación. Sin embargo, la realidad es bastante más compleja.
Una misma guía puede comportarse de forma muy diferente dependiendo de si la carga permanece inmóvil o si se desplaza cientos de veces al día. No es lo mismo utilizar la guía en una máquina industrial automatizada que en un compartimento de almacenamiento que apenas se abre unas pocas veces al mes. Tampoco es lo mismo abrir un cajón lentamente que hacerlo de forma brusca. Por este motivo, los fabricantes distinguen entre carga estática y carga dinámica, dos conceptos que con frecuencia se confunden y que pueden marcar la diferencia entre una instalación fiable durante años y una avería prematura.
En nuestro artículo sobre la capacidad de carga de las guías telescópicas explicábamos cómo influyen factores como la longitud, la extensión, el momento de carga o la distribución del peso a la hora de determinar cuánto puede soportar una guía. Pero hay un factor que merece un análisis propio, porque cambia por completo la forma de interpretar cualquier dato de carga que ofrezca un fabricante: la diferencia entre carga estática y carga dinámica.
En esta guía profundizamos en qué significa realmente cada tipo de carga, por qué la carga dinámica es siempre inferior a la estática, cómo se ensayan ambas en laboratorio y qué debes tener en cuenta según el uso que le vayas a dar a tu instalación.
Antes de hablar de carga, olvidemos durante un momento los kilogramos
Cuando alguien pregunta "¿cuánto peso soporta esta guía?", la respuesta correcta casi nunca es un único número. Depende de si ese peso está quieto o en movimiento, de cuántas veces se va a repetir el ciclo de apertura y cierre, y de la velocidad a la que se produce ese movimiento.
Es importante saber que, dos guías con la misma cifra de "capacidad máxima" pueden comportarse de forma muy distinta en la práctica si una está pensada para trabajar en reposo y la otra para trabajar en marcha, en un vehículo o una máquina en movimiento.
Una misma carga puede generar esfuerzos muy distintos
Imaginemos un cajón industrial cuyo peso total, incluyendo la carga transportada, es de 150 kg. Si permanece cerrado durante semanas, las guías solo deben sostener el peso: los esfuerzos son casi constantes y el desgaste es mínimo.
Ahora imaginemos el mismo cajón instalado en una línea de producción automática que se abre y cierra cientos de veces cada jornada. El peso sigue siendo el mismo, pero las guías ya no solo soportan la carga vertical: cada apertura genera aceleraciones, frenadas, vibraciones y pequeños impactos que incrementan los esfuerzos sobre perfiles y rodamientos.
El peso no ha cambiado, pero las condiciones de trabajo sí. Y eso modifica completamente la capacidad de carga que puede admitir la guía a lo largo de su vida útil.

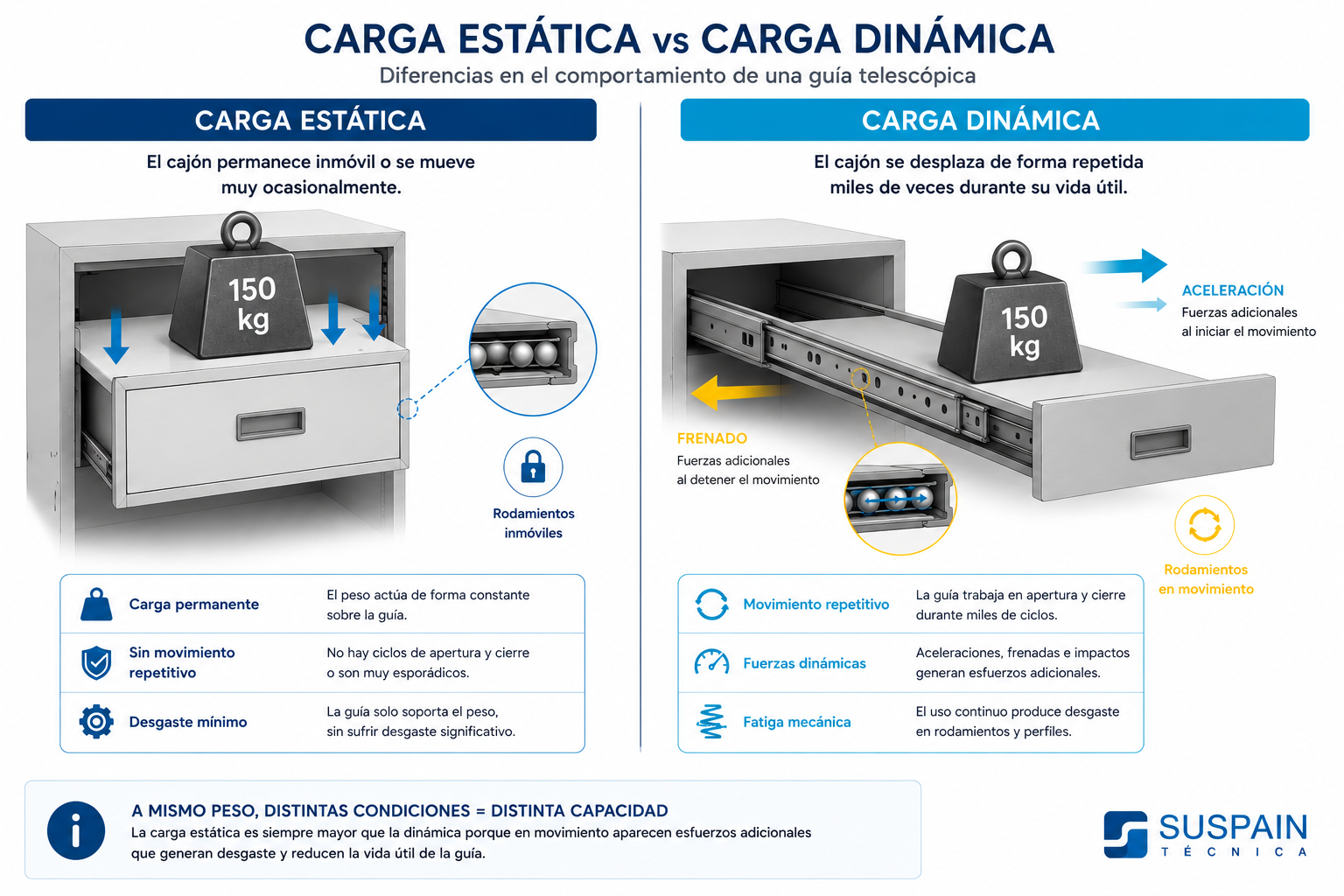

¿Qué es la carga estática?
La carga estática es la carga máxima que una guía telescópica puede soportar cuando el sistema permanece inmóvil o realiza movimientos muy esporádicos, sin desgaste significativo derivado del funcionamiento continuo. La guía actúa simplemente como un elemento estructural que sostiene un peso determinado.
En estas condiciones, los perfiles permanecen prácticamente en reposo, los rodamientos no ruedan de forma continua y las pistas de rodadura apenas sufren desgaste. Por eso la capacidad estática suele ser superior a la dinámica del mismo modelo: no porque la guía sea "más resistente" en un caso que en otro, sino porque al no existir miles de ciclos de movimiento, el desgaste interno prácticamente desaparece.
¿Qué esfuerzos soporta realmente una guía en carga estática?
Aunque el cajón esté inmóvil, la guía sigue soportando el peso vertical del conjunto, la flexión de los perfiles, la compresión sobre las bolas de rodadura, pequeñas deformaciones elásticas del acero y los momentos generados por la posición del centro de gravedad. La guía nunca "descansa"; lo que cambia es que esos esfuerzos permanecen constantes y no generan el desgaste repetitivo que sí aparece con el uso continuo.
Es como sostener una caja de 20 kg unos segundos frente a caminar con ella durante horas: el peso es el mismo, pero el esfuerzo acumulado es muy distinto.
¿Cuándo debemos fijarnos en la carga estática?
Cuando el peso permanece aplicado durante largos periodos: plataformas extraíbles para grupos electrógenos, cajones de herramientas industriales, soportes para equipos de telecomunicaciones, armarios eléctricos, bandejas de baterías, mobiliario técnico, maquinaria pesada. Incluso en estos casos conviene evitar trabajar exactamente en el límite indicado por el fabricante; un margen de seguridad compensa sobrecargas ocasionales o distribuciones de carga imperfectas.
¿Qué es la carga dinámica?
La carga dinámica es el esfuerzo que debe resistir la guía mientras el peso se mueve de forma repetida durante miles —o cientos de miles— de ciclos.

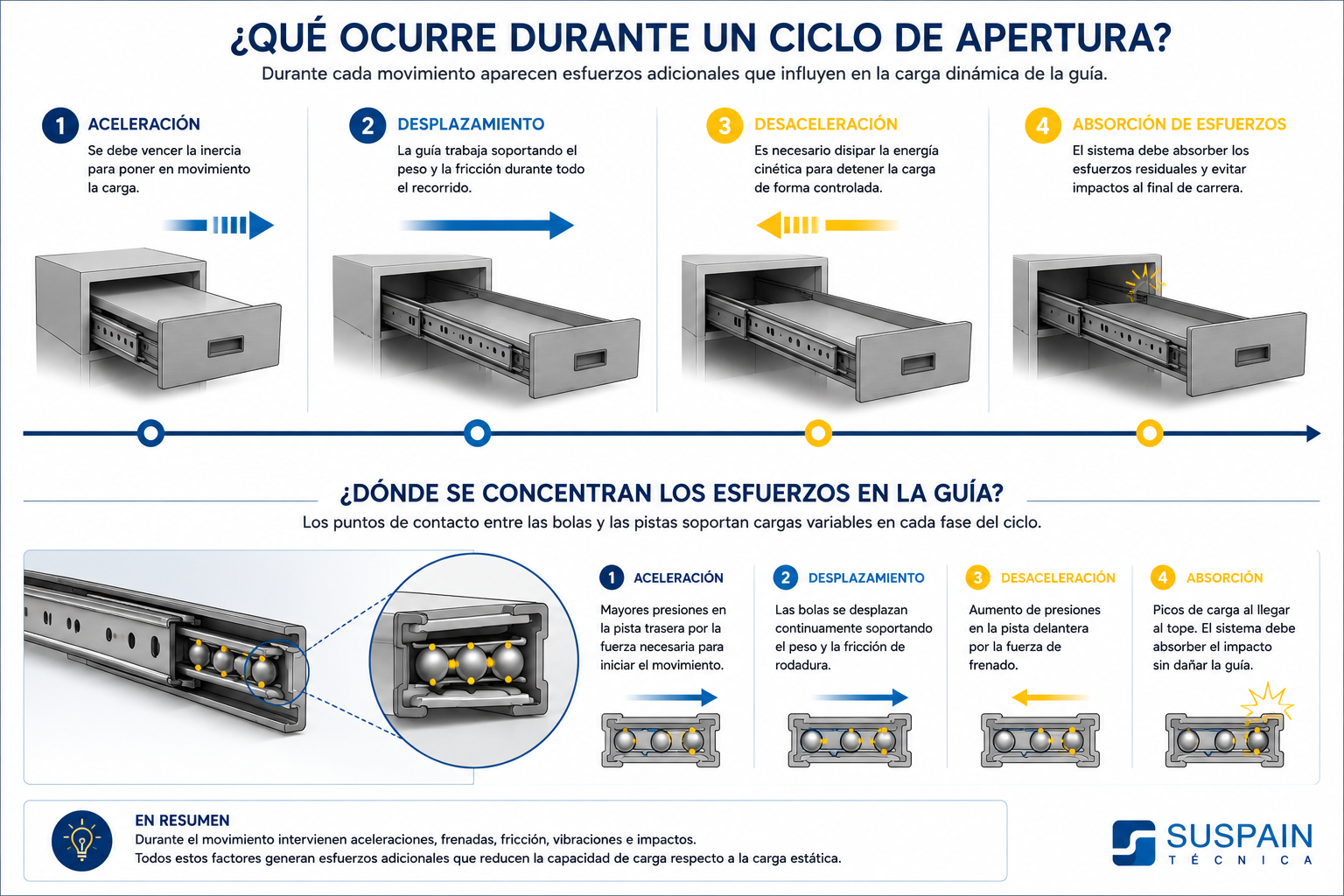

Cada vez que un cajón se abre: la carga se acelera, mantiene una velocidad determinada y finalmente se frena hasta detenerse. Durante ese proceso aparecen fuerzas adicionales que no existen con el cajón inmóvil, y las bolas ruedan continuamente sobre las pistas, generando fricción, desgaste y fatiga.
Por eso la capacidad dinámica siempre es inferior a la estática del mismo modelo: no porque la guía sea menos resistente, sino porque debe mantener sus prestaciones tras un enorme número de movimientos repetitivos. Cuando un fabricante indica 150 kg de carga dinámica, no significa que pueda mover ese peso una vez: significa que está diseñada para moverlo repetidamente durante el número de ciclos especificado sin deformaciones permanentes, holguras excesivas ni pérdida de funcionamiento.
La diferencia no está en el peso, sino en el tiempo
- La carga estática responde a: ¿cuánto peso puede soportar la guía?
- La carga dinámica responde a: ¿cuánto peso puede mover miles de veces sin perder prestaciones?
Una guía capaz de soportar 300 kg en reposo puede no ser adecuada para desplazar esa misma carga durante una jornada completa de producción. Por eso, al seleccionar una guía, no basta con conocer el peso de la aplicación: hay que preguntarse cómo va a trabajar ese peso a lo largo del tiempo.
¿Por qué la carga dinámica siempre es inferior a la carga estática?
La respuesta está en un principio básico de la mecánica: mover una masa siempre requiere una fuerza adicional. Mientras el cajón está inmóvil, la guía solo soporta su peso. Al desplazarse, cada apertura implica: acelerar desde el reposo, mantener una velocidad, superar fricciones, absorber vibraciones y detenerse sin impactos excesivos. Cada fase genera esfuerzo adicional, y es esa repetición continua la que produce el desgaste.
La inercia: el enemigo invisible
Toda masa tiende a permanecer en el estado en el que se encuentra.
Si está parada, se resiste a comenzar el movimiento.
Si ya está moviéndose, se resiste a detenerse.
Eso significa que el motor, el operario o cualquier sistema que accione el cajón debe aplicar una fuerza extra para vencer esa resistencia. Cuanto mayor sea el peso del cajón, mayor será también esa fuerza.
La velocidad también influye
Imaginemos dos cajones exactamente iguales: ambos pesan 120 kg y utilizan el mismo modelo de guía. Sin embargo, uno se abre lentamente mediante un operario mientras que el otro forma parte de una máquina automática que realiza movimientos rápidos durante toda la jornada.
Aunque el peso sea idéntico, las solicitaciones mecánicas no lo son. Los movimientos rápidos generan aceleraciones más elevadas y, por tanto, mayores esfuerzos sobre los perfiles y los rodamientos. Esos esfuerzos no siempre aparecen reflejados directamente en la ficha técnica, pero sí forman parte de los ensayos realizados por el fabricante para determinar la capacidad dinámica.
Por esta razón, en aplicaciones de alta velocidad, automatización industrial o maquinaria con ciclos muy frecuentes, resulta especialmente importante seleccionar una guía con un margen de seguridad suficiente.
Las vibraciones también cuentan
En muchas aplicaciones industriales las guías no trabajan en condiciones ideales. Además del peso y del movimiento, aparecen vibraciones producidas por motores, maquinaria, irregularidades del terreno o incluso por el propio proceso productivo. Estas vibraciones generan pequeños impactos repetitivos sobre las bolas y las pistas de rodadura que individualmente apenas tienen importancia, pero después de cientos de miles de ciclos pueden acelerar significativamente el desgaste.
Por este motivo, los fabricantes suelen recomendar aplicar coeficientes de seguridad adicionales cuando la aplicación está sometida a impactos o vibraciones continuas.
Fatiga: cuando el acero también se cansa
El acero de una guía no responde igual frente a una carga aplicada una sola vez que frente a millones de cargas repetidas. Cada ciclo produce microdeformaciones elásticas que, con el tiempo, generan desgaste progresivo, holguras y pérdida de precisión en el deslizamiento. La carga dinámica no busca solo que la guía mueva un peso, sino que lo haga manteniendo sus prestaciones durante toda su vida útil prevista.

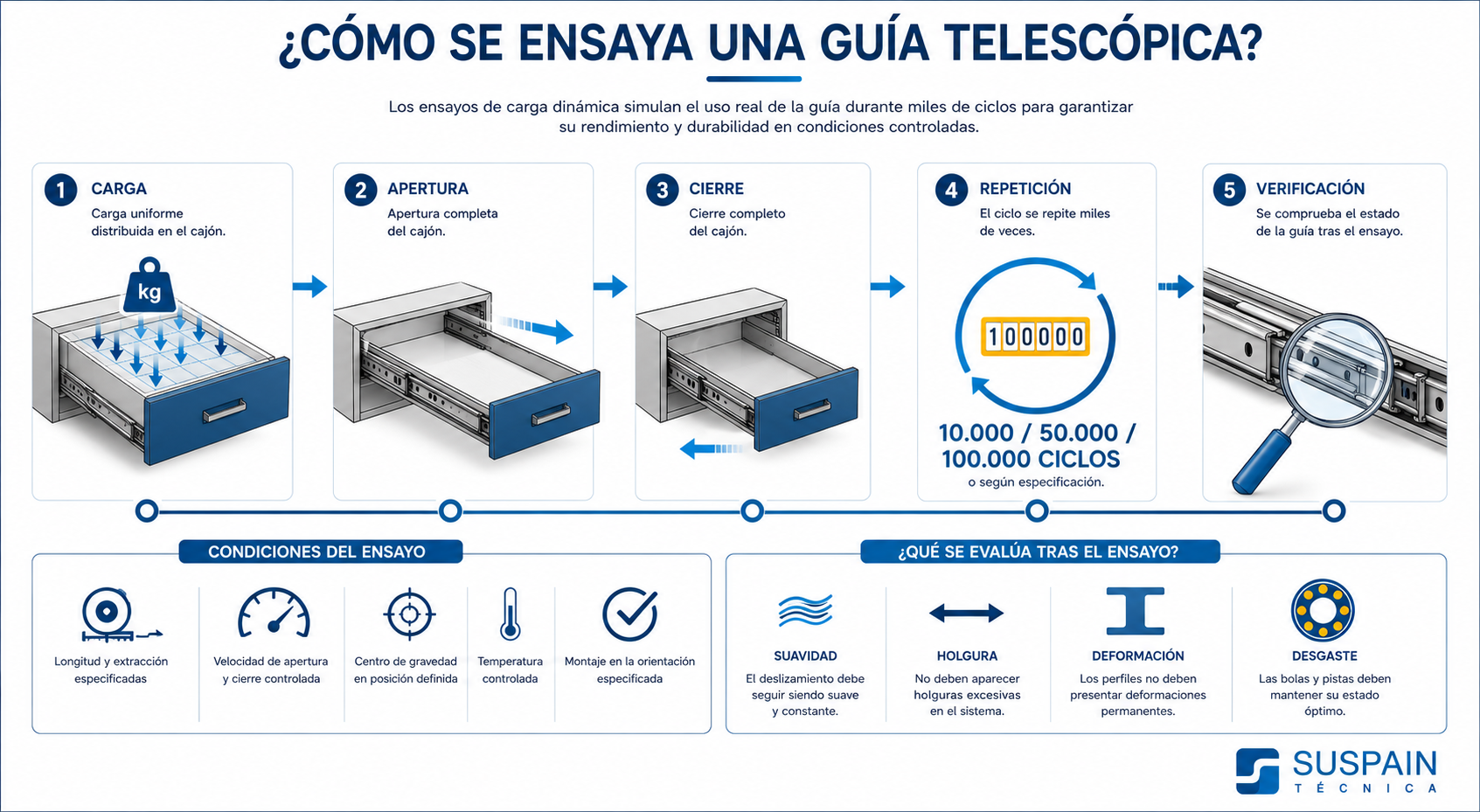

¿Cómo ensayan los fabricantes la carga dinámica de una guía telescópica?
Cuando un fabricante indica que una guía soporta, por ejemplo, 180 kg de carga dinámica, ese dato no es una estimación teórica: es el resultado de un ensayo en laboratorio que comprueba cómo se comporta la guía tras miles o cientos de miles de ciclos de apertura y cierre. Este aspecto es importante porque la resistencia de una guía no depende únicamente de que sea capaz de mover una carga una sola vez, sino de que continúe haciéndolo con suavidad, precisión y seguridad tras años de funcionamiento. Por eso, los fabricantes de mayor calidad, como Thomas Regout, someten sus productos a rigurosos ensayos de fatiga antes de homologarlos.
Un ensayo mucho más exigente de lo que parece
Durante el ensayo se controlan numerosos parámetros para que los resultados sean comparables: longitud exacta de la guía, porcentaje de extracción, posición del centro de gravedad, velocidad de apertura y cierre, número total de ciclos, distribución uniforme del peso, orientación de montaje y temperatura del ensayo. Modificar cualquiera de ellos puede alterar significativamente la capacidad de carga obtenida.
¿Qué se considera un ciclo?
Un ciclo completo son dos movimientos: apertura completa y cierre completo. Cuando una ficha indica 100.000 ciclos, significa 100.000 aperturas y 100.000 cierres completos manteniendo la carga especificada durante todo el ensayo.
¿Qué buscan realmente estos ensayos?
No solo que la guía siga moviéndose: que el deslizamiento siga siendo suave, que no aparezcan holguras excesivas, que los perfiles no se deformen permanentemente, que las bolas mantengan un funcionamiento correcto, que el sistema conserve su capacidad de carga inicial y que no aparezcan grietas ni daños estructurales.
Una guía supera el ensayo cuando continúa ofreciendo unas prestaciones compatibles con el uso para el que ha sido diseñada. No basta con que "todavía funcione", sebe seguir funcionando correctamente.
¿Por qué dos fabricantes anuncian capacidades diferentes?
Dos guías similares pueden anunciar capacidades muy distintas sin que una sea necesariamente mejor: puede que hayan sido ensayadas bajo condiciones diferentes (ciclos, velocidad, longitud, factor de seguridad). Comparar solo el valor en kilogramos puede llevar a conclusiones erróneas.
Ejemplo: Imaginemos dos fabricantes diferentes. Ambos anuncian una guía telescópica con una capacidad de carga de 150 kg.
| Parámetro | Guía A | Guía B |
|---|---|---|
| Carga indicada | 150 kg | 150 kg |
| Número de ciclos | 100.000 | 10.000 |
| Extracción | Total | Total |
| Longitud | 600 mm | 600 mm |
Misma cifra, prestaciones muy distintas: la guía A demuestra desplazar 150 kg durante 100.000 aperturas y cierres completos; la guía B solo garantiza soportar esa carga durante muchos menos ciclos y en condiciones estáticas. Para el usuario ambas parecen iguales; para la ingeniería, no lo son.
La información realmente útil está en la ficha técnica completa: número de ciclos, tipo de ensayo, orientación de montaje, longitud, porcentaje de extracción, condiciones ambientales y limitaciones de uso.
¿Qué tipo de carga debes priorizar según tu aplicación?
No existe una única respuesta para todas las aplicaciones. Depende del entorno de trabajo, la frecuencia de uso y cómo se aplica el esfuerzo.
Almacenamiento industrial y armarios técnicos. La carga suele permanecer inmóvil la mayor parte del tiempo; predomina la carga estática, aunque cada apertura sigue generando esfuerzo, así que la capacidad dinámica también debe ser suficiente para el uso habitual.
Vehículos industriales, talleres móviles y vehículos de emergencia. Durante la circulación aparecen vibraciones, aceleraciones, frenadas, giros e impactos: aunque el cajón esté cerrado, la carga deja de ser puramente estática. Conviene un margen de seguridad superior y prestar atención a la robustez de perfiles, bloqueos y rodamientos.
Camperización y vehículos recreativos. Las guías deben soportar el peso de neveras extraíbles, cocinas deslizantes o módulos de almacenamiento, además de las vibraciones de la circulación, con cargas que además varían (una nevera vacía pesa poco; llena, puede duplicar su peso). No elijas la guía solo por el peso máximo de catálogo: valora también resistencia a la corrosión, suavidad y sistemas de bloqueo.
Automatización y maquinaria industrial. Cientos de aperturas diarias suponen decenas o cientos de miles de ciclos a lo largo de la vida útil. Aquí el parámetro determinante es la carga dinámica; elegir solo por la carga estática puede provocar desgaste prematuro y pérdida de vida útil.
Aplicaciones con cargas muy pesadas (bandejas de baterías, equipos ferroviarios, armarios eléctricos de gran tamaño, maquinaria pesada). No basta con la capacidad nominal: hay que analizar distribución real de la carga, momento generado por el centro de gravedad, rigidez estructural y posibles impactos o vibraciones. Recomendable consultar con el fabricante antes de instalar.
Ninguna carga es "más importante" que la otra: ambas describen comportamientos distintos de la misma guía. La selección correcta consiste en identificar qué condición predomina en tu aplicación real y elegir un modelo con margen de seguridad adecuado en ambas.
Dos errores que conviene evitar
Pensar que la carga máxima indicada puede usarse en cualquier situación. Ese valor siempre está asociado a unas condiciones concretas de ensayo (longitud, número de ciclos, distribución uniforme, orientación de montaje). Una guía diseñada para 150 kg durante 100.000 ciclos puede no ofrecer la misma vida útil si tu aplicación hace muchos más movimientos diarios o concentra la carga en el extremo del cajón.
No diferenciar entre carga estática y carga dinámica. Sigue siendo habitual consultar solo el valor de carga del catálogo sin comprobar a cuál de las dos corresponde. Si la guía va a trabajar de forma repetitiva, el dato que hay que analizar con más atención es la capacidad dinámica y el número de ciclos asociado.
Estos no son los únicos errores frecuentes al dimensionar una guía telescópica. Repasa el resto —peso del propio cajón, distribución de la carga, orientación de montaje, margen de seguridad, comparación entre fabricantes— en nuestra guía de capacidad de carga de guías telescópicas.
En resumen
La capacidad de carga de una guía telescópica no es un simple dato en kilogramos: es el resultado de ensayos realizados bajo unas condiciones específicas de montaje, distribución de la carga, longitud y número de ciclos. Comprender la diferencia entre carga estática y dinámica, y tener en cuenta el uso previsto de la instalación, permite diseñar soluciones más seguras, fiables y duraderas, y reduce el riesgo de averías y los costes de mantenimiento a largo plazo.
En Suspain Técnica ponemos a tu disposición una amplia gama de guías telescópicas para aplicaciones industriales, vehículos especiales, maquinaria, mobiliario técnico y proyectos de alta exigencia. Si tienes dudas sobre qué modelo se adapta a tu proyecto o necesitas ayuda para interpretar una ficha técnica, nuestro equipo puede asesorarte sin compromiso.
Contacta con nosotros y te ayudamos a seleccionar la guía telescópica más adecuada para tu aplicación. También puedes consultar nuestro catálogo completo de guías telescópicas, con soluciones para capacidades de carga ligeras, medias y pesadas.
FAQS
Sí. Con el cajón completamente cerrado, la guía trabaja en condiciones mucho más favorables que durante la extracción total. Aun así, la capacidad admisible depende siempre de las especificaciones del fabricante.
Trabajar de forma continuada por encima de la carga dinámica acelera el desgaste de perfiles y rodamientos, aumenta las holguras y reduce la vida útil. En aplicaciones industriales conviene mantener siempre un margen de seguridad.
Puede hacerlo. En muchas series, las condiciones más exigentes se dan con la extracción total, porque aumenta el brazo de palanca y el esfuerzo sobre los perfiles.
No necesariamente. Una guía sobredimensionada puede aumentar coste, peso y espacio de instalación. Lo recomendable es un margen de seguridad adecuado al uso real.
Si la aplicación realiza aperturas y cierres de forma habitual (maquinaria, líneas de producción, vehículos o mobiliario de uso intensivo), la carga dinámica y el número de ciclos son los factores determinantes en la selección.
